3.2. Внешний вид и структура основного рабочего окна «ЛК ЦАСПИ»


В случае успешного завершения процедуры аутентификации на экран будет выведено основное рабочее окно АРМ «ЛК ЦАСПИ», в состав которого входит одна из выбранных в настройках профиля рабочая панель:
- либо панель "Объекты" (с заголовком "Устройства"):

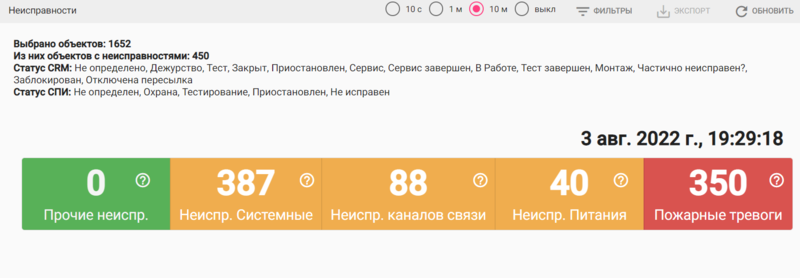

- либо панель "Неисправности":

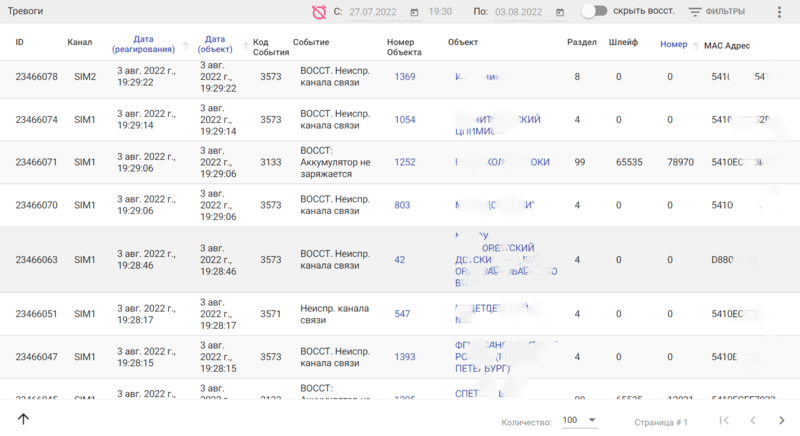

- либо панель "Лента событий":

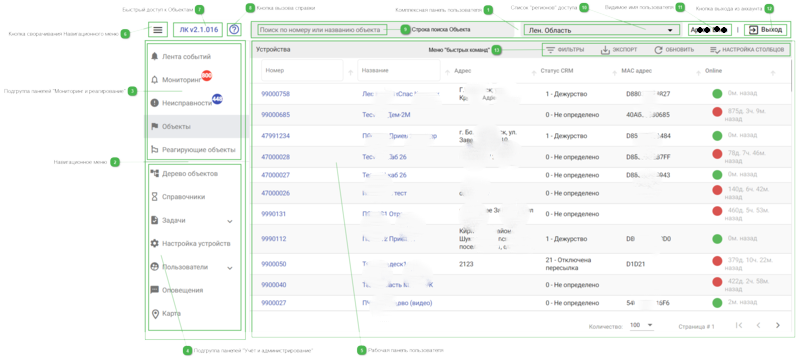

В общем случае любая из рабочих панелей имеет вид, представленный на рисунке (основная панель по умолчанию - "Объекты"):
3.2. Внешний вид и структура основного рабочего окна «ЛК ЦАСПИ»
Основными элементами главного окна «ЛК ЦАСПИ» являются:
1

Комплексная панель пользователя


Панель обеспечивает доступ к общим командам из любого режима функционирования «ЛК ЦАСПИ».
2

Навигационное меню


Меню разделено на две подгруппы: подгруппа мониторинга и реагирования, включающая в свой состав следующие кнопки (5 пунктов меню): «Лента событий», «Мониторинг», «Неисправности», «Объекты», «Реагирующие объекты», и подгруппа учёта и администрирования, состоящая из 7-ми пунктами: «Дерево объектов», «Справочники», «Задачи», «Настройки устройств», «Пользователи» (с подменю «Лог» и «Организации»), «Оповещения» и «Карта», каждая их которых активирует соответствующую панель в рабочей области. Переключение между панелями осуществляется путём выполнения однократного щелчка "мышью" на соответствующей вкладке. Каждая панель имеет верхнее меню своих «быстрых команд».
Важно! Состав навигационного меню зависит от прав доступа!

3

Подгруппа панелей "Мониторинг и реагирование"


Для работы с объектами в режиме «пользователь» используется необходимый и достаточный набор рабочих панелей из подгруппы «мониторинг и реагирование».
Комплексная панель пользователя состоит из:
4

Подгруппа панелей "Учёт и администрирование"


Рабочие панели из подгруппы "учёт и администрирование" используются администратором, а также для создания, учёта и контроля задач по обслуживанию.
5

Рабочая панель пользователя


Это основная панель, на которую выводятся выбранные в навигационном меню представления. Выбор начальной рабочей панели может быть настроен во вкладке «Профиль пользователя» способом, описанным в пункте о редактировании своего "профиля" настоящей Инструкции.
6

Кнопка сворачивания Навигационного меню


При сворачивании навигационного меню расширяется рабочая панель пользователя для более масштабного обзора.
7

Быстрый доступ к Объектам


На данной кнопке показана текущая версия web-приложения. При "клике" на это поле из любого режима открывается рабочая панель "Объекты".
8

Кнопка вызова справки


Кнопка вызова справочной подсистемы (данного руководства)
9

Строка поиска Объекта

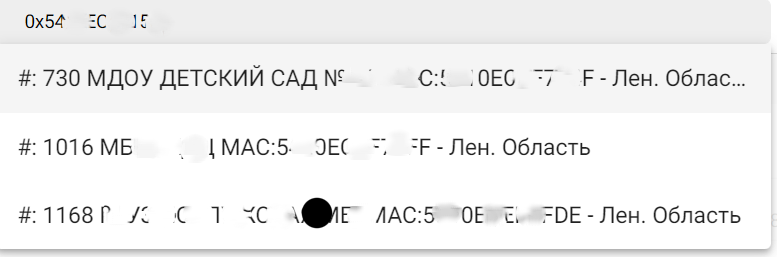

Выбор объекта осуществляется по его номеру в базе данных или названию (части названия), а так же по МАС-адресу.
Форма записи поиска по МАС начинается с  0x , Пример: 0x5410ECEF154E
В случае ошибочного написания адреса будет выведен список с ближайшими совпадениями

10

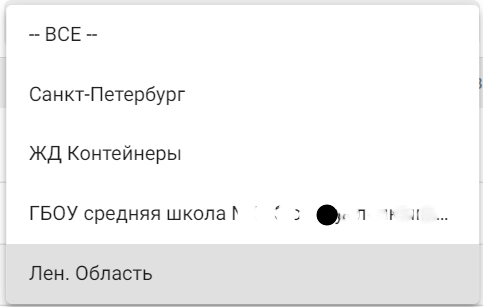

Список "регионов" доступа


В выпадающем списке пользователь может выбрать тот "регион", к которому у него разрешён доступ
11

Видимое имя пользователя


Это кнопка перехода в настройки учётной записи. Дальнейшие действия описаны в пункте о редактировании своего "профиля" настоящей Инструкции.
12

Кнопка выхода из аккаунта


Выход из ЛК и переход на первоначальный экран аутентификации пользователя.
13

Меню "быстрых команд"

В каждой рабочей панели с табличным представлением данных присутствует строка с быстрыми командами.
В панели "Объекты" это меню выглядит так:
13. Меню "быстрых команд"
В панели "Лента событий" это меню имеет такое представление:
В панели "Неисправности" меню быстрых команд имеет иной перечень:
В других панелях меню быстрых команд могут отличаться от представленных, их свойства описаны в соответствующих разделах настоящего Руководства.
