3.14. Панель «Карта»

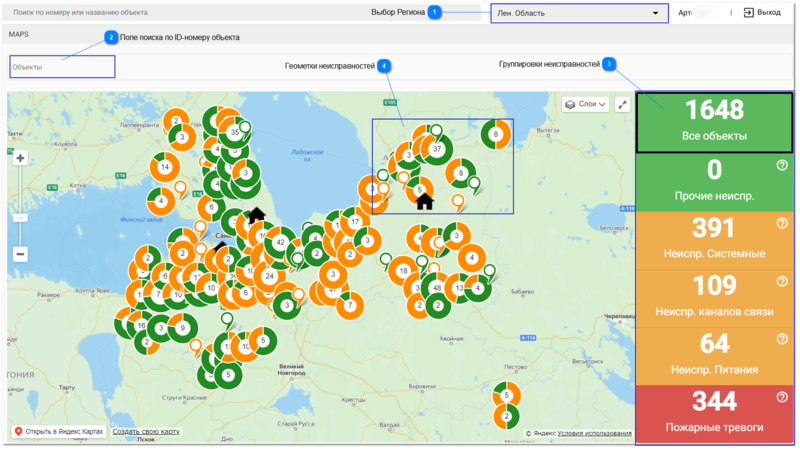

Рабочая Панель «Карта» предназначена для визуального отображения на электронной карте местоположения объектов защиты, системы которых подали сигналы о неисправностях различных типов (в ЛК «ЦАСПИ» используются подложка от «Яндекс-карты»). На карте отображаются только те объекты, в свойствах которых указаны координаты (см. пункт о создании поэтажных планов).

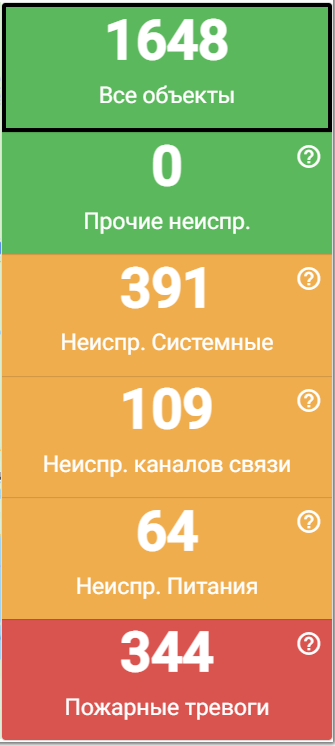

 Группировки неисправностей Справа от карты располагаются группировки, как в панели «Неисправности», но в вертикальной раскладке.
Функция "Семафор" для неисправностей действует точно также, как в Панели "Неисправности" (это условие описано ТУТ).
По умолчанию активна группировка «Все объекты» и на карту выводятся метки всех контролируемых пользователем объектов, имеющих в своих настройках геолокации координаты.
При выборе различных группировок панели «Неисправности» на карте будут отображаться только те объекты, информация по которым представлена в соответствующих (указанных на кнопках) типах неисправностей.
|
 Геометки неисправностей При кучности - геометки группируются в круговые диаграммы с указанием количества и в цветовой дифференциации неисправностей. При выборе различных группировок цветовая дифференциация меняется в зависимости от перечня неисправностей, входящих в каждую группировку.

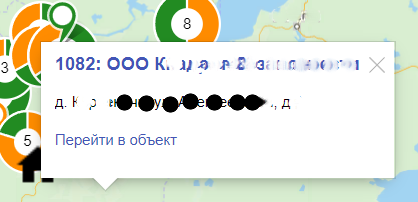

 При выборе манипулятором «мышь» метки объекта - на экран выводится «Информационное окно», в котором отображается ID-номер и наименование объекта. «Клик мышки» по наименованию или по ссылке «Перейти в объект» активирует вкладку «Лента событий» рабочей панели данного объекта.

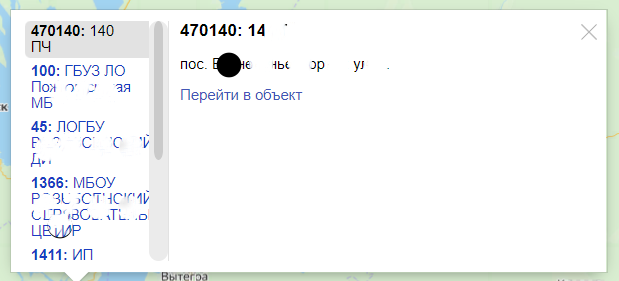

 При нажатии "мышкой" на круговую диаграмму - выводится окно со списком включённых в неё объектов.
 |
