Работа с интерфейсом «КАРТА»
Карта позволяет работать со всей информацией в режиме интерактивной «визуализации»:
– Ярлыки камер имеют цветовую градацию по статусам «привязанного» к ним оборудования.
– Секции трубопровода, имеющие актуальные корреляционные записи, выделяются «жирным» пунктиром», а в месте предполагаемой «утечки» выставляется «флажок» оповещения (в случае, если система предполагает наличие локализуемого источника шума).
– Ярлыки камер и труб – интерактивны.
При работе с картой можно:

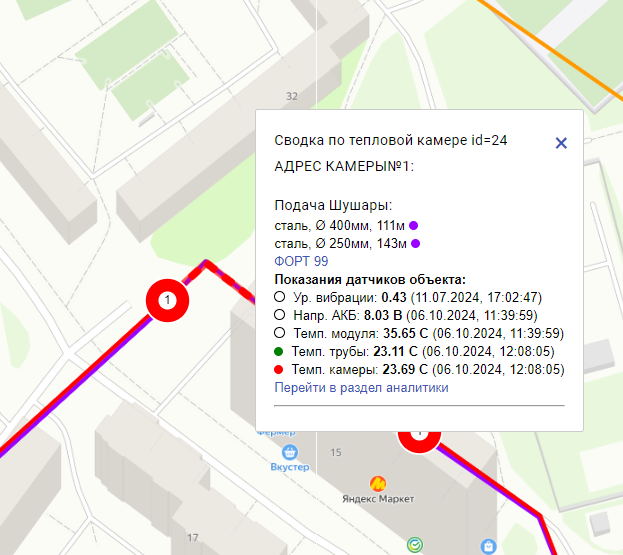

1. Получить сводку по камере, нажатием «мышкой» на ярлык камеры:
2. Получить сводку по сегменту трубы, нажатием «мышкой» на линию трубы:
3. Получить информацию о проблемной точке на трубопроводе, нажатием на значок
4. Получить сводку по «проблемной» секции трубы, выделенной жирным пунктиром:
При этом к сводке подгружается созданный системой в автоматическом режиме график корреляции.
Нажатием на кнопку «Запустить коррелятор» на экран выводится подпрограмма корреляции по соседним от проблемного сегмента датчикам виброускорения, где производится ручная корреляция сигналов.
